- 스타일 편집기 - 스타일 및 표준 편집기 설정값 변경에 대해 메모한다.

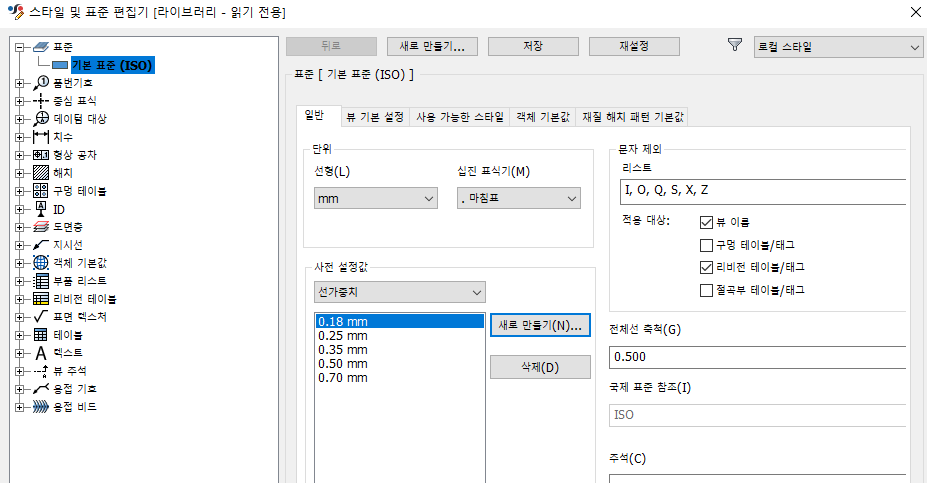

1-1. 표준 - 기본 표준(ISO) - 일반 - 십진 표식기(M) . 마침표 선택 - 전체선 축척(G) 0.5 - 선가중치 불필요한거 삭제

1-2. 뷰 기본 설정 - 투영 유형 삼각법 선택하기

2. 텍스트 - 글꼴 굴림 - 주 텍스트 (3.5mm) - 일반공차(2.0mm 또는 2.5mm) - 표면거칠기(2.5mm)
   (새로만들기를 이용하여 일반공차, 표면거칠기를 추가한다.)

3. 도면층 - 선가중치로 축척 체크는 포인트만 보이게 하려고 나머지는 체크를 해제한 것 뿐이다.
   - 중심표식, 중심선은 체인으로 선종류를 바꿔준다.

4-1. 치수 - 단위 - 십진 표식기 . 마침표 선택 - 화면 표시 후행 체크 해제 - 각도 화면표시 후행 체크 해제

4-2. 화면표시 A 1.0mm / B 1.0mm / D 8.0mm 변경

4-3. 텍스트 - 공차 텍스트 스타일 일반공차 선택

4-4. 공차 -  표시 옵션 후행 0 없음 - 기호 없음 선택

5. 표면 텍스처 - 텍스트 스타일 표면거칠기 선택 - 표준 참조 ISO 1302 - 1978 선택
